Máquina de impresión CI económica

Descrición curta:


Detalle do produto

Etiquetas de produtos

6 colour CI printing machine (2)

Características da máquina

  • Método: impresión central para un mellor rexistro da cor.Coa configuración de impresión central, o material impreso está apoiado polo cilindro e mellora moito o rexistro da cor, especialmente con materiais extensibles.
  • Estrutura: sempre que sexa posible, as pezas comunícanse para a dispoñibilidade e o deseño resistente ao desgaste.
  • Secador: secador de vento quente, controlador de temperatura automático e fonte de calor separada.
  • Rastreador: conxunto de tipo de raspador de cámara para impresión a alta velocidade.
  • Transmisión: a superficie de engrenaxe dura, o motor de desaceleración de alta precisión e os botóns do codificador colócanse tanto no chasis de control como no corpo para facilitar as operacións.
  • Rebobinado: motor de micro desaceleración, accionamento de pó e embrague magnéticos, con control PLC da estabilidade da tensión.
  • Engranaxe do cilindro de impresión: a lonxitude de repetición é de 5 mm.
  • Marco da máquina: placa de ferro de 100 mm de espesor.Sen vibración a alta velocidade e teñen un longo tempo

Especificacións técnicas

Modelo CHCI-J (Personalizable para adaptarse aos requisitos de produción e mercado)
Máx.Ancho web 600 mm 800 mm 1000 mm 1200 mm
Máx.Ancho de impresión 550 mm 750 mm 950 mm 1150 mm
Máx.Velocidade da máquina 150 m/min
Velocidade de impresión 120 m/min
Máx.Rebobinar/Rebobinar Dia. Φ 800mm/Φ1200mm/Φ1500mm
Tipo de unidade Unidade de engrenaxes
Espesor da placa Placa de fotopolímero de 1,7 mm ou 1,14 mm (ou por especificar)
Tinta Tinta a base de auga ou tinta solvente
Lonxitude de impresión (repetición) 400 mm-900 mm
Gama de substratos Película, PAPEL, NON TECIDOS, PAPEL DE ALUMINIO
Subministro eléctrico Tensión 380 V.50 HZ.3PH ou por especificar

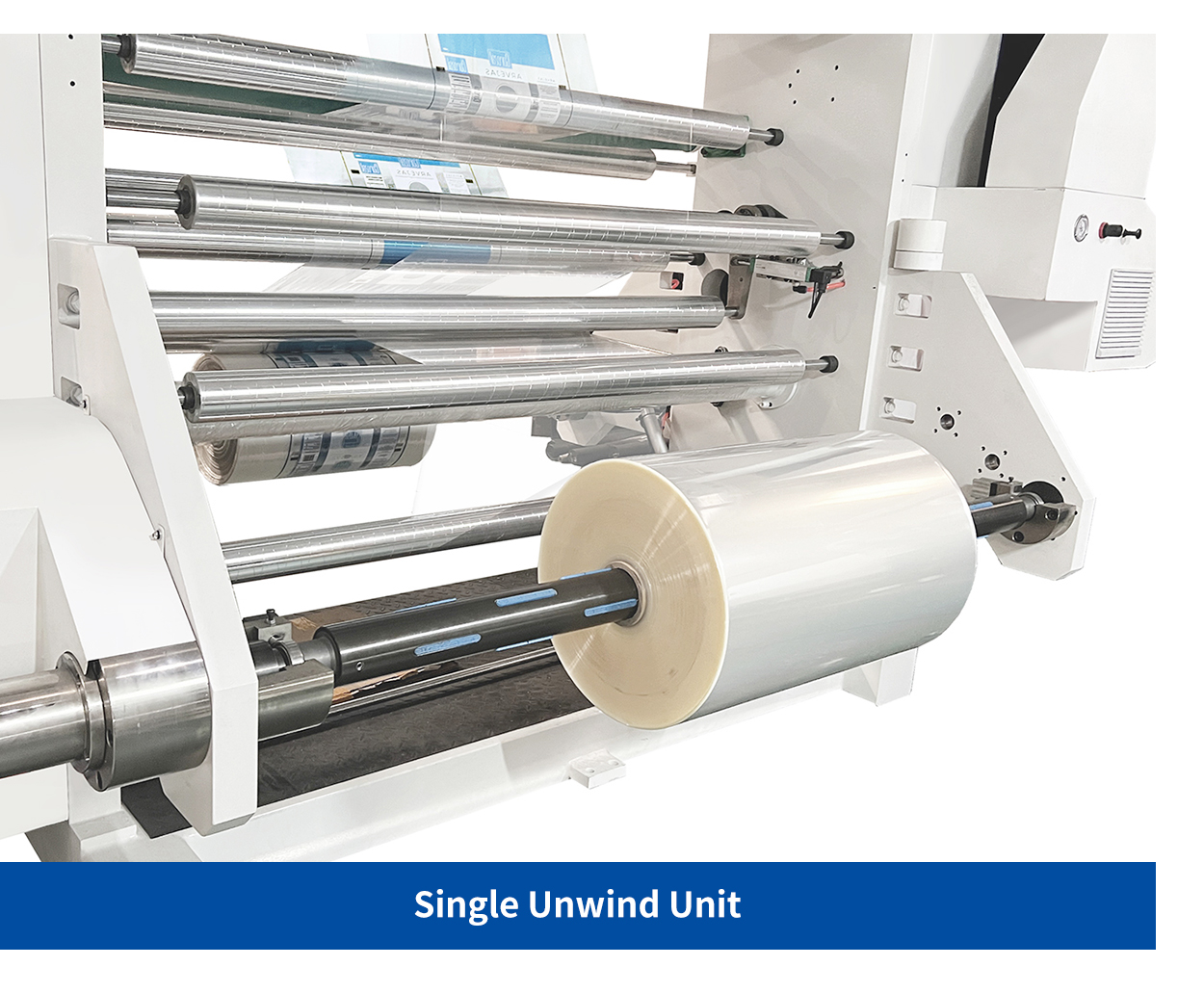

Unidade de desenrolador único

  • Diámetro máximo de desenrollador: Φ800 mm
  • Control de tensión: ± 0,3 kg
  • Modo de desenrolamento: Desenrolamento central único ;Con potencia magnética de 5KG e controlador de tensión automático 1pcs
  • Sistema EPC para desenrolar: 1 xogo
  • Soporte de material desenrolado: eixe de aire 3'', 1 unid
  • Cilindro de bobinado: Φ76 mm (diámetro interior)

Controlador de tensión automática -1 xogo

  • Sen a influencia do po e da sucidade, pode controlar a tensión cara a diferentes tipos de substrato.Pode permanecer a tensión da máquina estable na medida do posible.
singlimh

Guía web -1Set

  • No proceso de execución da máquina, pode aliñar o produto e corrixir a desviación da bobina de forma oportuna.
Single Central Unwind

Única Central Unwind

suignlaiemg

Opción

Shaftless-unwinder

Carga automática no desbobinador

É doado de transportar e cargar material

Shaftless-unwinder

Desbobinador sen eixe

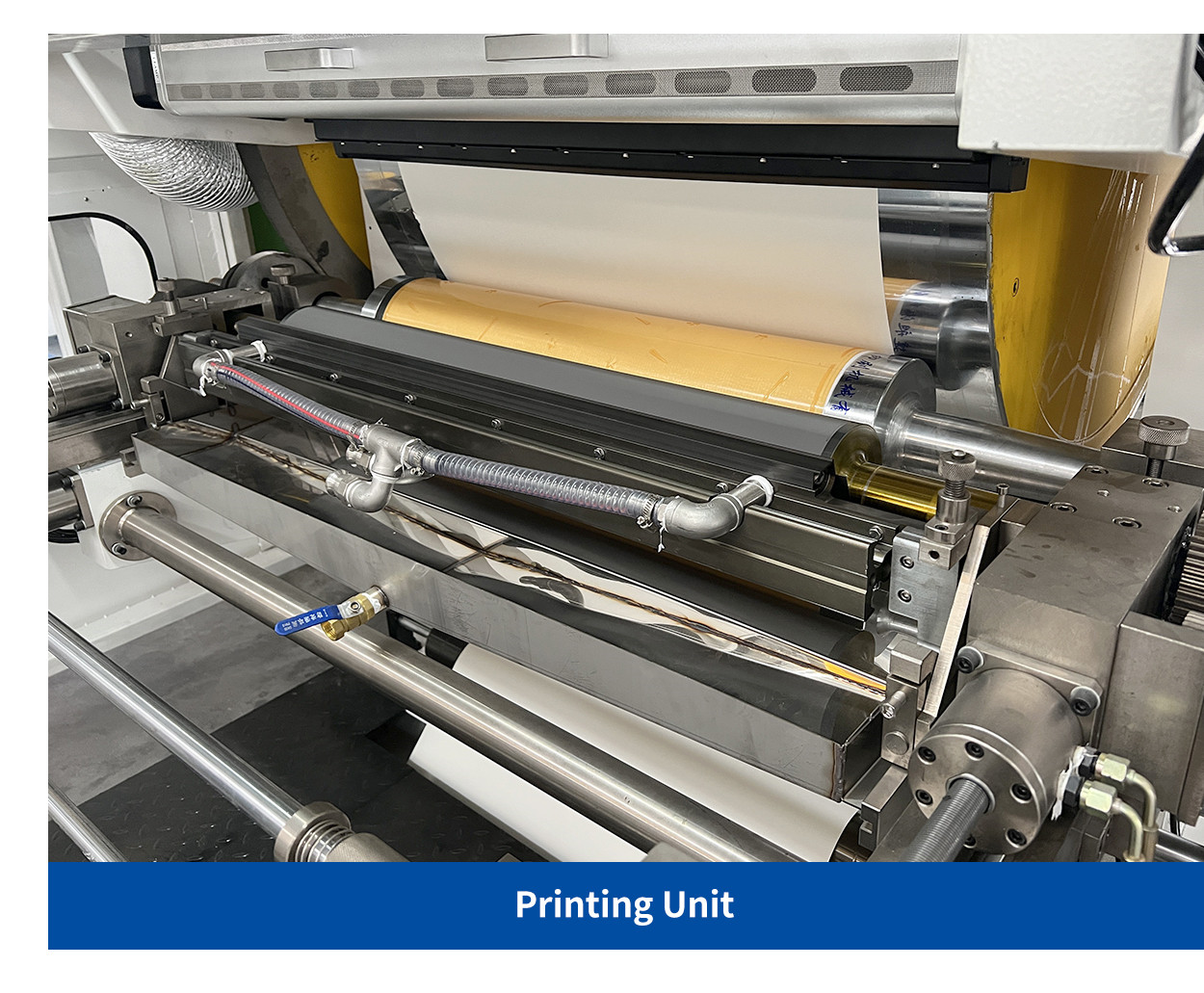

Unidade de impresión

  • Tipo: Tipo Ci - Tambor central
  • Número de plataformas de impresión: 4/6 (impresión dunha cara, ancho completo)
  • Tinta axeitada: tinta a base de auga ou tinta a base de aceite
  • Placa de impresión: resina ou caucho
  • Constitución de impresión: rodillo anilox, rodillo de goma, rodillo cromado, cilindro de impresión, versión de resina
  • Rodillo anilox Cermaic: rodillo anilox (4/6 unidades), Murata de Xapón
  • Cilindro de impresión 1 Set (4/6pcs)
  • Levantamento de rolos de placas Por hidráulico, cando comeza, o cilindro hidráulico empurra o rolo anilox cerámico preto do entintado do cilindro de impresión, o cilindro de placas preto da impresión do tambor central, o cilindro hidráulico bloqueado despois da impresión.
  • Presión de impresión: axuste mecánico
  • Raqueta: Raqueta de cámara cerrada 4/6 pzas
  • Axuste de Rexistro: Rexistro lonxitudinal motorizado e Rexistro transversal motorizado, control PLC

Cilindro de impresión: 4/6 unidades

  • Dentro de 40 cm na máquina
  • Repetición de impresión: 400-900 mm
  • Xeralmente úsase para a fabricación de placas, revestimento de cobre na superficie do rolo.A continuación, patrón de gravado, despois recuberto cunha capa de cromo.Normalmente úsase en
  • envases de plástico.
singleimg
siungiemg2

Rodillo cerámico Anilox -4/6 pzas

  • Controla o grosor da tinta, transfire a tinta uniformemente
  • Mellora a calidade de impresión
  • Como material diferente. Escolla un LPI diferente para cada unidade (O mellor efecto. 200-800LPI)
  • A precisión do equilibrio dinámico: 10 g.
  • Mestura automática da tinta ao parar a máquina.

Tambor Central

  • Diámetro: Φ800mm/Φ1200mm
  • Para o mellor rexistro da cor .coa configuración de impresión central .o material impreso está apoiado polo cilindro.e mellorando moito o rexistro da cor .especialmente con materiais extensibles.
singleimg
singliemg

Raqueta de cámara pechada -4/6 pzas

  • Con bomba de tinta de ciclo bidireccional. Non se derrama a tinta.ata a tinta .gardar a tinta
  • Mellora a calidade de impresión
  • Especial para impresión a alta velocidade finxir salpicaduras de tinta

Guindastre - 1 xogo

  • O cliente pode escoller guindastre manual ou guindastre eléctrico.
  • É fácil levantar os materiais
Overhead crane -1 set
PLC System - 1 set

Sistema PLC - 1 xogo

  • Máquina de control e rexistro de cores

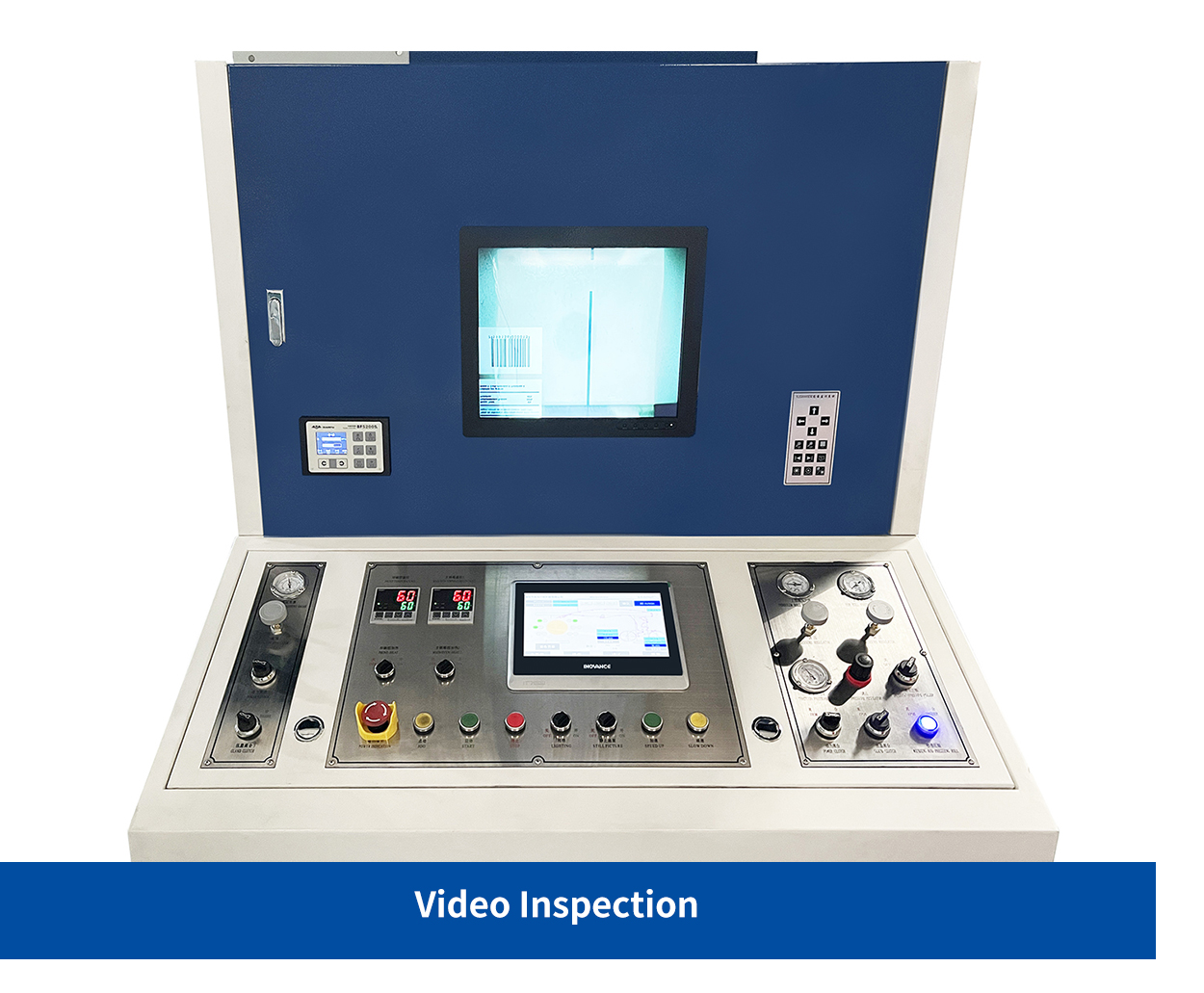

Video inspección - 1 set

  • Comprobe a calidade de impresión na pantalla de vídeo
Video Inspection – 1 set
Video Inspection – 1 set

Axuste de rexistro Por electricidade

  • Rexistro lonxitudinal motorizado e Rexistro transversal motorizado, control PLC
Register adjustment By electric
Register-adjustment-By-electric

Unidade de calefacción e secado

  • Secador en cada cor: Secado térmico eléctrico.
  • Círculo de vía dobre ventilador: calor centralizado, bomba de gas de escape cara atrás.
Heating-and-Drying-unit

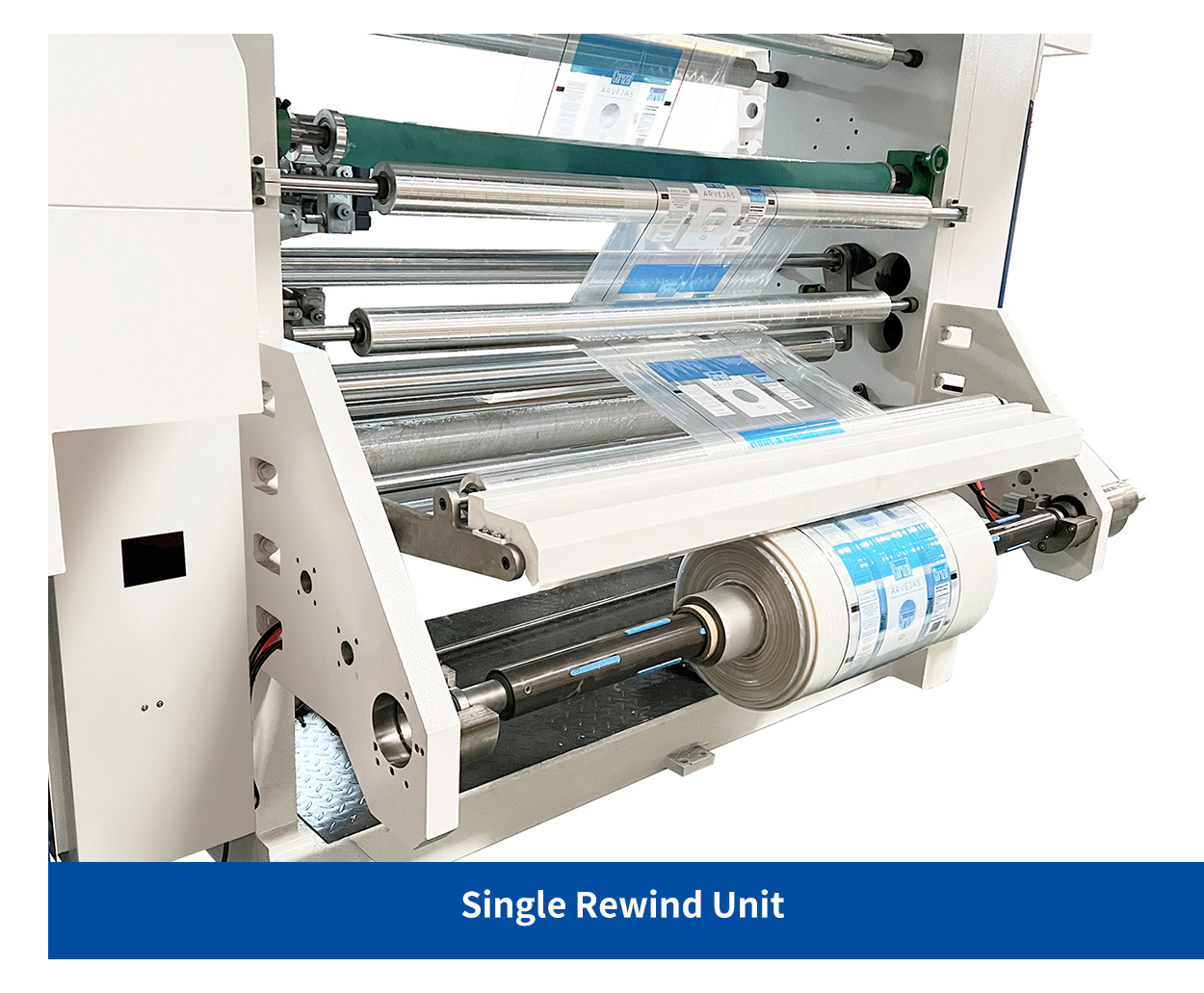

Unidade de rebobinado único

  • Diámetro máximo do rebobinador: Φ800 mm
  • Control de tensión: ± 0,3 kg
  • Modo de rebobinado: bobinador central, con po magnético de 10 kg e embrague.
  • Controlador automático de tensión 1 unid
  • Soporte de material de rebobinado: eixe de aire 3'', 1 unid
  • Cilindro de rebobinado: Φ76 mm (diámetro interior)
  • Rolo de goma: Rolo de plátano 1 unid
Single rewind unit

Opción

Surface rewind unit

Unidade de rebobinado superficial

printed sample

Principais materiais procesados

Paper

Papel

Film

Película

Non woven

Non tecido

Aluminum Foil

Papel de aluminio
